TK42S

TK42S

  • 超低振動噪聲

  • 參數上電自動整定功能

  • 變電流控制使電機發熱大為降低

  • 可驅動4，6，8線兩相步進電機

  • 脈沖響應頻率可達500KHz（出廠默認200KHz）

  • 具有過壓、欠壓、過流等防御功能

  • 細分設定范圍為200-51200

  • 靜止時電流自動減半





TK系列開環驅動器 TK42S
驅動器功能 操作說明
微步細分?jǐn)?shù)設定 Sw5-SW8四個撥碼開關用來選擇共16檔微步細分。用戶設定微步細分時，應先停止驅動器運行。具體微步細分?jǐn)?shù)的設定如下：
200-25600步數/轉
輸出電流設定 SW1-SW3三個按碼開關用來選擇共8檔輸出電流。具體輸出電流的設定如下：
電流峰值0.3-2.2A
自動半流功能  用戶可通過SW4來設定驅動器的自動半流功能。ff表示靜態電流設為工作電流的一半，on表示靜態電流與工作電流相同。一般用途中應將SW4設成off，使得電機和驅動器的發熱減少，可靠性提高。
信號接口 PUL+和PUL-為控制脈沖信號正端和負端；DIR+和DIR-為方向信號正端和負端；ENA+和ENA-為使能信號的正端和負端。
脈沖模式 單脈沖/雙脈沖/正交脈沖
電平信號 4.5~28V兼容，無需串聯電阻。
電機接口 A+和A-接步進電機A相繞組的正負端；B+和B-接步進電機B相繞組的正負端。當A、B兩相繞組調換時，可使電機方向反向。
電源接口    來用直流電源供電，TK42S工作電壓范圍建議為18-50VDC,電源功率大于100W.

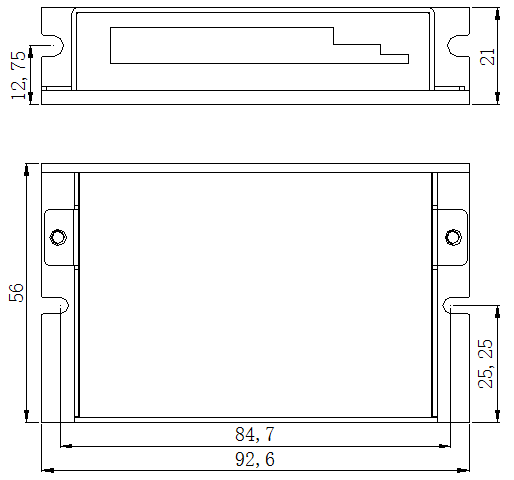

安裝說明 驅動器的外形尺寸為：92.6×56×21mm,安裝孔距為84.7mm。既可以臥式和立式安裝，建議來用立式安裝。安裝時，應使其緊貼在金屬機柜上以利于散熱。
