Unidrive M700工程型驅動器

Unidrive M700工程型驅動器

1.0 hp – 4,200 hp（0.75 kW – 2.8 MW）正常負載
1.5 hp – 4,200 hp（1.0 kW – 2.8 MW）重載

200 V | 400 V | 575 V | 690V

Control Techniques Unidrive M700系列AC /伺服驅動器通過增強的單軸控制和多軸網絡同步提供更大的機器生產量。

板載實時以太網（IEEE 1588 V2），運動控制器和用于位置捕獲的高速I / O使機器制造商能夠創建更復雜，更靈活的機器。板載以太網支持EtherNet / IP、Profinet RT、Modbus TCP和以太網實時運動控制（RTMoE），以實現網絡靈活性。

為了滿足任何應用程序的需求，Unidrive M700系列提供三種型號：

  • Unidrive M700：板載以太網和單個STO輸入
  • Unidrive M701：板載RS485，支持Unidrive SP升級，單STO輸入
  • Unidrive M702：板載以太網，雙STO輸入
通過出色的電機控制使生產能力達到更大
  • 高帶寬電機控制算法，用于開環和閉環感應、同步永磁和伺服電機，具有高達3,300 Hz的電流環帶寬和250 Hz的速度環帶寬，可實現平穩，電機控制
  • 通過同時連接三個*高性能編碼器通道，靈活性并降低系統成本

*功能取決于所使用的編碼器類型


使用板載電機控制優化系統性能
  • M700包含能夠控制1.5軸的運動控制。運動功能包含在“驅動器中”，從而使系統性能更佳。



設計靈活的集中式和分布式控制系統
  • 可以添加MCi模塊來執行更大的程序，以實現的系統控制功能。它們還可以作為網絡控制主機運行
  • 板載PLC用于邏輯程序，以減少或去除對外部控制器的需求
  • Machine Control Studio是行業標準的編程環境，用于系統設計和配置，用于對板載PLC和協處理器MCi模塊進行編程
    • 完整的IEC 61131-3編程環境
    • 結構化文本（ST），功能塊（FBD），順序功能圖（SFC），梯形圖（LD），指令列表（IL）和連續功能圖（CFC）
  • 三個插槽，支持現場總線、以太網、位置反饋、MCI和擴展的I / O選件模塊。



Unidrive M700和Unidrive M702板載通信

  • 雙端口以太網內置交換機
  • 板載實時以太網（IEEE 1588 V2）使用RTMoE（以太網實時運動控制）提供快速通信和多軸同步
  • 板載以太網支持EtherNet / IP、ProfiNet和Modbus TCP通信



Unidrive M701板載通訊

  • 集成的雙端口RS485交換機使用標準連接支持Modbus RTU協議



Unidrive M701支持Unidrive SP用戶增強升級

通過直接與系統集成，符合標準，延長正常運行時間并降低成本
  • Unidrive M700和Unidrive M701具有單轉矩關閉（STO）輸入，并且可以容納用于運動功能的SI模塊；Unidrive M702型號具有雙轉矩關閉（2x STO）

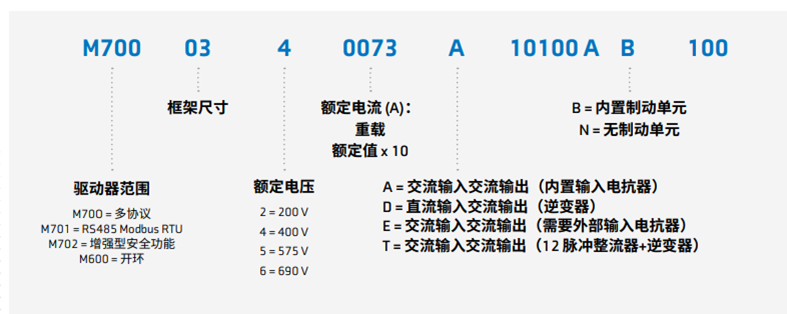

產品代碼
M600/M700/M701/M702		 外形尺寸  (高×寬×深）mm 電源相位 重載 正常負載
連續電流（A） 電機功率(kW) 電機功率（HP） 連續電流（A) 電機功率（kW） 電機功率(HP)
200/240 VAC +/-10%
Mxxx-03200050A 365 x 83 x 200 3 5 0.75 1 6.6 1.1 1.5
Mxxx-03200066A 365 x 83 x 200 3 6.6 1.1 1.5 8 1.5 2
Mxxx-03200080A 365 x 83 x 200 3 8 1.5 2 11 2.2 3
Mxxx-03200106A 365 x 83 x 200 3 10.6 2.2 3 12.7 3 3
Mxxx-04200137A 365 x 124 x 200 3 13.7 3 3 18 4 5
Mxxx-04200185A 365 x 124 x 200 3 18.5 4 5 24 5.5 7.5
Mxxx-05200250A 365 x 143 x 200 3 25 5.5 7.5 30 7.5 10
Mxxx-06200330A 365 x 210 x 227 3 33 7.5 10 50 11 15
Mxxx-06200440A 365 x 210 x 227 3 44 11 15 58 15 20
Mxxx-07200610A 508 x 270 x 280 3 61 15 20 75 18.5 25
Mxxx-07200750A 508 x 270 x 280 3 75 18.5 25 94 22 30
Mxxx-07200830A 508 x 270 x 280 3 83 22 30 117 30 40
Mxxx-08201160A 753 x 310 x 290 3 116 30 40 149 37 50
Mxxx-08201320A 753 x 310 x 290 3 132 37 50 180 45 60
Mxxx-09201760A 1049 x 310 x 290 3 176 45 60 216 55 75
Mxxx-09202190A 1049 x 310 x 290 3 219 55 75 266 75 100
Mxxx-09201760E 1010 x 310 x 290 3 176 45 60 216 55 75
Mxxx-09202190E 1010 x 310 x 290 3 219 55 75 266 75 100
Mxxx-10202830E 1010 x 310 x 290 3 283 75 100 325 90 125
Mxxx-10203000E 1010 x 310 x 290 3 300 90 125 360 110 150
產品代碼
M600/M700/M701/M702		 外形尺寸 （高×寬×深）mm 電源相位 重載 正常負載
連續電流（A） 電機功率(kW) 電機功率（HP） 連續電流（A) 電機功率（kW） 電機功率(HP)
380/480 VAC +/-10%
Mxxx-03400025A 365 x 83 x 200 3 2.5 0.75 1 3.4 1.1 1.5
Mxxx-03400031A 365 x 83 x 200 3 3.1 1.1 1.5 4.5 1.5 2
Mxxx-03400045A 365 x 83 x 200 3 4.5 1.5 2 6.2 2.2 3
Mxxx-03400062A 365 x 83 x 200 3 6.2 2.2 3 7.7 3 5
Mxxx-03400078A 365 x 83 x 200 3 7.8 3 5 10.4 4 5
Mxxx-03400100A 365 x 83 x 200 3 10 4 5 12.3 5.5 7.5
Mxxx-04400150A 365 x 124 x 200 3 15 5.5 10 18.5 7.5 10
Mxxx-04400172A 365 x 124 x 200 3 17.2 7.5 10 24 11 15
Mxxx-05400270A 365 x 143 x 200 3 27 11 20 30 15 20
Mxxx-05400300A 365 x 143 x 200 3 30 15 20 31 15 20
Mxxx-06400350A 365 x 210 x 227 3 35 15 25 38 18.5 25
Mxxx-05400420A 365 x 143 x 200 3 42 18.5 30 48 22 30
Mxxx-05400470A 365 x 143 x 200 3 47 22 30 63 30 40
Mxxx-07400560A 508 x 270 x 280 3 66 30 50 79 37 50
Mxxx-07400770A 508 x 270 x 280 3 77 37 60 94 45 60
Mxxx-07401000A 508 x 270 x 280 3 100 45 75 112 55 75
Mxxx-08401340A 753 x 310 x 290 3 134 55 100 155 75 100
Mxxx-08401570A 753 x 310 x 290 3 157 75 125 184 90 125
Mxxx-09402000A 1049 x 310 x 290 3 200 90 150 221 110 150
Mxxx-09402240A 1049 x 310 x 290 3 224 110 150 266 132 200
Mxxx-09402000E 1010 x 310 x 290 3 200 90 150 221 110 152
Mxxx-09402240E 1010 x 310 x 290 3 224 110 150 266 132 200
Mxxx-10402700E 1010 x 310 x 290 3 270 132 200 320 160 250
Mxxx-10403200E 1010 x 310 x 290 3 320* 160 250 361 200 300
Mxxx-11403770E 1190 x 310 x 312 3 377 185 300 437 225 350
Mxxx-11404170E 1190 x 310 x 312 3 417* 200 350 487* 250 500
Mxxx-11404540E 1190 x 310 x 312 3 464* 250 400 507* 280 450
產品代碼
M600/M700/M701/M702		 外形尺寸 (高×寬×深）mm 電源相位 重載 正常負載
連續電流（A） 電機功率(kW) 電機功率（HP） 連續電流（A) 電機功率（kW） 電機功率(HP)
500/575 VAC +/-10%
Mxxx-05500030A 365 x 143 x 200 3 3 1.2 2 3.9 2.2 3
Mxxx-05500040A 365 x 143 x 200 3 4 2.2 3 6.1 4 5
Mxxx-05500069A 365 x 143 x 200 3 6.9 4 5 10 5.5 7.5
Mxxx-06500100A 365 x 210 x 227 3 10 5.5 7.5 12 7.5 10
Mxxx-06500150A 365 x 210 x 227 3 15 7.5 10 17 11 15
Mxxx-06500190A 365 x 210 x 227 3 19 11 15 22 15 20
Mxxx-06500230A 365 x 210 x 227 3 23 15 20 27 18.5 25
Mxxx-06500290A 365 x 210 x 227 3 29 18.5 25 34 22 30
Mxxx-06500350A 365 x 210 x 227 3 35 22 30 43 30 40
Mxxx-07500440A 508 x 270 x 280 3 44 30 40 53 45 50
Mxxx-07500550A 508 x 270 x 280 3 55 37 50 73 55 60
Mxxx-08500630A 753 x 310 x 290 3 63 45 60 86 75 75
Mxxx-08500860A 753 x 310 x 290 3 86 55 75 108 90 100
Mxxx-09501040A 1049 x 310 x 290 3 104 75 100 125 110 125
Mxxx-09501310A 1049 x 310 x 290 3 131 90 125 150 110 150
Mxxx-09501040E 1010 x 310 x 290 3 104 75 100 125 110 125
Mxxx-09501310E 1010 x 310 x 290 3 131 90 125 150 110 150
Mxxx-10501520E 1010 x 310 x 290 3 152 110 150 200 130 200
Mxxx-10501900E 1010 x 310 x 290 3 190 132 200 200 150 200
Mxxx-11502000E 1190 x 310 x 312 3 200 150 200 248 185 250
Mxxx-11502540E 1190 x 310 x 312 3 254* 185 250 288* 225 300
Mxxx-11502850E 1190 x 310 x 312 3 285* 225 300 315* 250 350
產品代碼
M600/M700/M701/M702		 外形尺寸(高×寬×深）mm 電源相位 重載 正常負載
連續電流（A） 電機功率(kW) 電機功率（HP） 連續電流（A) 電機功率（kW） 電機功率(HP)
690 VAC +/-10%
Mxxx-07600190A 508 x 270 x 280 3 19 15 20 23 18.5 25
Mxxx-07600240A 508 x 270 x 280 3 24 18.5 25 30 22 30
Mxxx-07600290A 508 x 270 x 280 3 29 22 30 36 30 40
Mxxx-07600380A 508 x 270 x 280 3 38 30 40 46 37 50
Mxxx-07600440A 508 x 270 x 280 3 44 37 50 52 45 60
Mxxx-07600540A 508 x 270 x 280 3 54 45 60 73 55 75
Mxxx-08600630A 753 x 310 x 290 3 63 55 75 86 75 100
Mxxx-08600860A 753 x 310 x 290 3 86 75 100 108 90 125
Mxxx-09601040A 1049 x 310 x 290 3 104 90 125 125 110 150
Mxxx-09601310A 1049 x 310 x 290 3 131 110 150 150 132 175
Mxxx-09601040E 1010 x 310 x 290 3 104 90 15 125 110 150
Mxxx-09601310E 1010 x 310 x 290 3 131 110 150 155 132 175
Mxxx-10601500E 1010 x 310 x 290 3 150 132 175 172 140 200
Mxxx-10601780E 1010 x 310 x 290 3 178 160 200 197 185 250
Mxxx-10602100E 1010 x 310 x 290 3 210 185 250 225 200 250
Mxxx-11602380E 1190 x 310 x 312 3 238* 200 250 275* 250 300
  • 關鍵數據

    單驅動器重載額定值：

    • 230 V：1.0 hp至125 hp（0.75 kW至90 kW）
    • 460 V：1.0 hp至400 hp（0.75 kW至250 kW）
    • 575 V：2.0 hp至300 hp（1.5 kW至225 kW）
    • 690 V：20 hp至300 hp（15 kW至250 kW）


    單驅動器正常負載額定值：

    • 230 V：1.5 hp至150 hp（1.1 kW至110 kW）
    • 460 V：1.0 hp至450 hp（0.75 kW至280 kW）
    • 575 V：3.0 hp至350 hp（2.2 kW至250 kW）
    • 690 V：25 hp至400 hp（18.5 kW至280 kW）


    模塊化驅動器額定值：

    • 125 hp至4,200 hp（1.0 kW至2.8 MW）


    控制連接：取決于型號

    • Unidrive M700和Unidrive M701型號：3個模擬輸入，3個數字輸入，2個模擬輸出，3個數字I / O，1個STO，1個繼電器
    • Unidrive M702型號：3 x數字輸入，3 x數字輸出，2 x STO，1 x繼電器


    反饋： 2 x編碼器輸入，1 x模擬編碼器輸出

    智能：板載PLC和運動控制（AMC）

    板載通信：取決于型號

    • Unidrive M700和Unidrive M702型號：Ethernet（EtherNet / IP，Modbus TCP，RTMoE）
    • Unidrive M701型號：RS485（Modbus RTU）


    機器：取決于型號，符合SIL3 / PLe

    • Unidrive M700和Unidrive M701型號：1STO
    • Unidrive M702型號：2STO


    鍵盤：無鍵盤（標準）

    • KI-KEYPAD-LCD：純文本，多語言LCD鍵盤，用于深入的參數和數據描述，以增強用戶體驗
    • KI-KEYPAD-RTC：KI-Keypad-LCD的所有功能，加上電池供電的實時時鐘，可對事件進行準確的時間戳記，有助于診斷
    • REMOTE-KEYPAD：可遠程安裝的純文本多語言LCD鍵盤，允許在面板外部靈活安裝并符合IP66（NEMA 4）
    • REMOTE-KEYPAD-RTC：該鍵盤可遠程安裝，從而可以靈活地安裝在面板的外部（符合IP54 / NEMA 12標準）。三行純文本，多語言LCD鍵盤，用于快速設置和有用的診斷。電池供電的實時時鐘可對事件進行準確的時間戳記，有助于診斷。


    系統集成選件插槽： 3

    參數拷貝： PC工具，智能卡和SD卡



    電壓等級

    100 V（100 V-120 V±10％）



    200 V（200 V-240 V±10％）

    ?

    400 V（380 V-480 V±10％）

    ?

    575 V（500 V-575 V±10％）

    ?

    690 V（500 V-690 V±10％）

    ?


    控制模式

    開環矢量或V / F感應電機控制

    ?

    感應電機的開環轉子磁通控制（RFC-A）

    ?

    開環永磁電機控制（RFC-S）

    ?

    感應電機的閉環轉子磁通控制（RFC-A）

    ?

    閉環永磁電機控制（RFC-S）

    ?

    有源前端（AFE）整流回饋

    ?
    單驅動器：

    框架尺寸

    尺寸（HXWXD）

    重量kg（lb）


    mm

    in

    kg

    lb

    3

    		 382 x 83 x 200 15.0 x 3.3 x 7.9 4.5 9.9

    4

    		 391 x 124 x 200 15.4 x 4.9 x 7.9 6.5 14.3

    5

    391 x 143 x 200

    15.4 x 5.6 x 7.6

    7.4

    16.3

    6

    		 391 x 210 x 227 15.4 x 8.3 x 8.9 14 30.9

    7

    		 557 x 270 x 280 21.9 x 10.6 x 11.0 28 61.7

    8

    		 803 x 310 x 290 31.6 x 12.2 x 11.4 52 114.6

    9A

    		 1108 x 310 x 290 43.6 x 12.2 x 11.4 66.5 146.6

    9E

    		 1069 x 310 x 290 42.1 x 12.2 x 11.4 46 101.4

    10E

    		 1069 x 310 x 290 42.1 x 12.2 x 11.4 46 101.4

    11E

    		 1242 x 310 x 312 55.5 x 12.2 x 12.3 63 138.9

    尺寸包括安裝支架。

    模塊化驅動器：
    框架尺寸 尺寸（HXWXD）
    整流+逆變模塊
    9A 1108 x 310 x 290 43.62 x 12.21 x 11.4
    9E | 9T 1069 x 310 x 290 42.1 x 12.2 x 11.4
    10E | 10噸 1069 x 310 x 290 42.1 x 12.2 x 11.4
    11E | 11T 1242x 310 x 312 48.9 x 12.2 x 12.3
    逆變模塊
    9D 773 x 310 x 290 30.4 x 12.2 x 11.4
    10D 773 x 310 x 290 30.4 x 12.2 x 11.4
    11D 863 x 310 x 312 34 x 12.2 x 12.3
    整流模塊
    10A 6脈沖 6脈沖
    355 x 310 x 290 15.8 x 12.2 x 11.4
    11A | 11T 6脈沖 6脈沖
    415 x 310 x 290 16.3 x 12.2 x 11.4
    12脈沖 12脈沖
    415 x 310 x 290 16.3 x 12.2 x 11.4

    尺寸包括安裝支架。

鍵盤

KI-鍵盤-LCD
KI-Keypad

純文本，多語言LCD鍵盤，4行文本，用于深入的參數和數據描述，以增強用戶體驗。

KI-鍵盤-RTC
KI-Keypad RTC

KI-Keypad的所有功能以及電池供電的實時時鐘。這樣可以對事件進行準確的時間戳記，有助于診斷。


控制技術遠程鍵盤
Remote keypad

CI-Keypad LCD的所有功能，但可遠程安裝。這樣可以靈活地安裝在面板的外部，并符合IP66（NEMA 4）的要求。
遙控器鍵盤
Remote keypad-RTC

鍵盤可遠程安裝，可靈活安裝在面板的外部（符合IP54 / NEMA 12）。三行多國語言以及自定義文本LCD鍵盤，可進行快速設置和有用的診斷。電池供電的實時時鐘可為事件提供準確的時間戳，有助于診斷。



系統集成模塊-反饋



SI-編碼器反饋系統集成模塊
SI-Encoder

正交編碼器輸入接口模塊。
SI通用編碼器反饋系統集成模塊
SI-Uni-Encoder

通用編碼器輸入和輸出接口，支持正交，SinCos，EnDat和SSI編碼器。
系統集成模塊-通信
SI-Profibus通信系統集成模塊
SI-PROFIBUS

PROFIBUS接口模塊
SI-Devicenet通信系統集成模塊
SI-DeviceNet

DeviceNet接口模塊
SI-CANopen通信系統集成模塊
SI-CANopen

支持各種配置文件的CANopen接口模塊，包括多個驅動器配置文件
SI-以太網通信系統集成模塊
SI-Ethernet

支持EtherNet / IP，RTMoE和Modbus TCP / IP
SI-Profinet通信系統集成模塊
SI-PROFINET V2

PROFINET RT接口模塊
SI-EtherCAT通信系統集成模塊
SI-EtherCAT

EtherCAT接口模塊
SI-Interbus通訊選項模塊

SI-Interbus

Interbus接口模塊。



系統集成模塊-應用模塊



SI-Apps緊湊系統集成模塊
SI-APPS-PLUS

應用程序第二個處理器模塊，該模塊允許SyPTPro應用程序重新為Unidrive M700編譯
MCi200系統集成模塊
MCi200

第二個處理器，使用Machine Control Studio提供的機器控制。

具有雙端口以太網的MCi210系統集成模塊
MCi210

通過直接在處理器和擴展I / O上的雙端口以太網接口添加到MCi200。



系統集成模塊-擴展I / O



SI-IO系統集成選項模塊
SI-I / O

擴展I / O接口模塊，以增加驅動器上I / O點的數量。提供擴展功能：4 x數字I / O，3 x模擬輸入（默認）/數字輸入，1 x模擬輸出（默認）/數字輸入，2 x繼電器。



系統集成模塊



SI安全
SI-Safety

一個智能的可編程模塊，符合IEC 61800-5-2 / ISO 13849-1功能標準，可達SIL3 / PLe。



驅動器接口單元-備份



智能卡
Smartcart

Smartcard 8k存儲設備可備份和復制參數集和基本PLC程序。SMARTCARD-64具有64k內存。

SD智能卡適配器
SD Card Adaptor

允許將SD卡插入智能卡套，以進行參數備份和應用程序（不包括SD卡）。



驅動器接口單元-通訊



KI-485適配器
KI-485 adaptor

RS485接口，Modbus RTU協議。如果沒有鍵盤，此適配器通常用于連接Unidrive M Connect以配置驅動器。
控制技術USB電纜
CT USB Comms Cable

USB通信電纜允許驅動器通過Modbus RTU RS485連接連接到PC，以便與Unidrive M的PC工具一起使用。
CTVue
操作界面和HMI

強大的CTVue HMI（人機界面）產品線以及用于Control Techniques驅動器的集成驅動程序，可輕松將HMI與Control Techniques驅動器集成
